TQNS型小型電加熱提取濃縮機組結構及性能

一、產品描述：

TQNS型小型電加熱實驗室提取機組適用于中藥、植物、動物、食品、飲料、化工等行業的常壓、微壓、水煎、溫浸、熱回流、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝。采用動態提取濃縮，時間短，效率高；本機組與物料接觸部分全部采用優質不銹鋼SUS304制造，符合GMP要求。罐內配備CIP清洗頭，符合GMP醫藥標準，本設備主要適用于高校、研究所和企事業單位實驗室研發及中小試生產線。

二、結構類型：

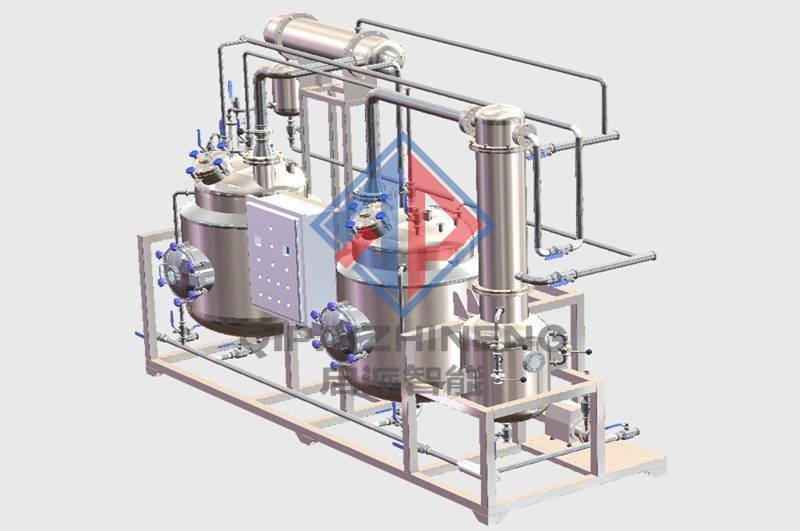

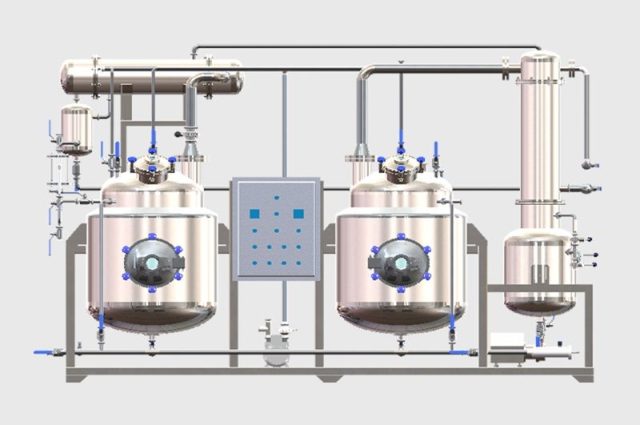

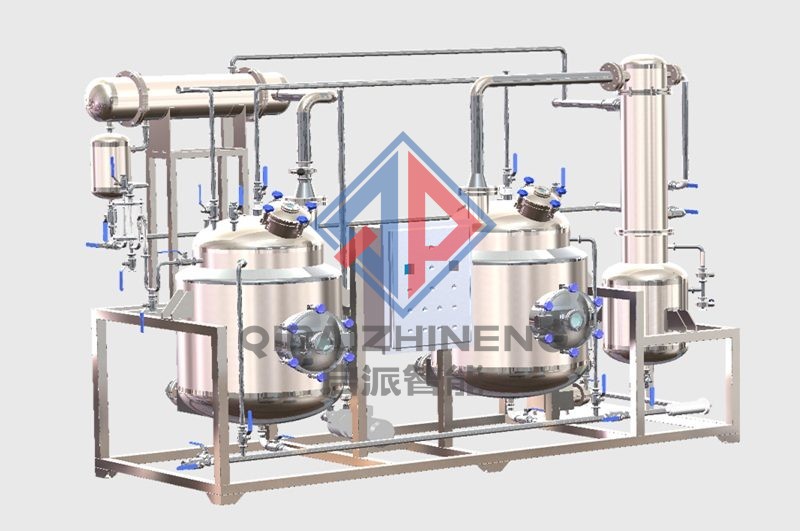

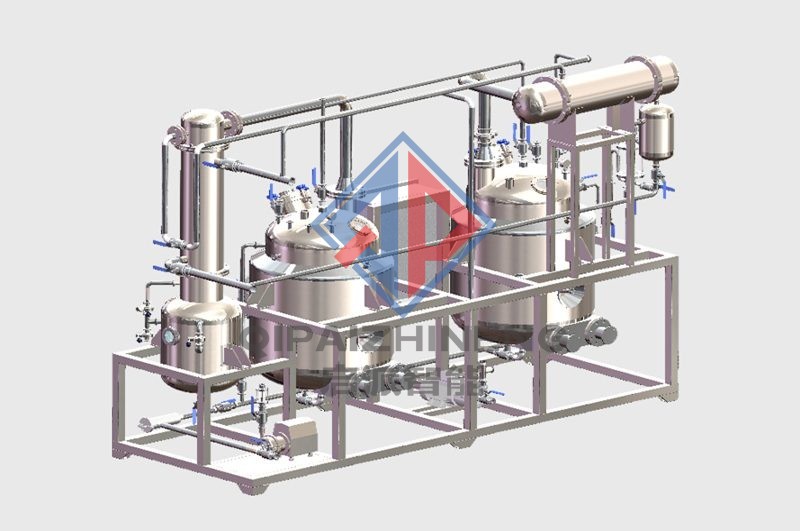

TQNS型小型電加熱實驗室提取機組的結構可根據實際需求進行定制化設計，讓用戶選擇，常規結構示意圖如下：

三、性能與說明：

1、小型提取機組,實驗室提取機組,實驗室提取罐整齊美觀，各部合成率高，占地面積小，提取、 過濾、濃縮、精油冷凝等生產工藝一步完成，大大節省了原材料和工作時間。

2、提取效率高，采用熱回流提取形式，提取過程中熱的溶劑（如水或醇等）不斷的沖淋到原料上，從上至下層層溶解其中的有效成分，其提取率比普通形式提高至少一倍以上。加料一次以后原藥液可循環使用，有效成分不斷的被提取出來，蒸汽可二次使用，省溶媒省能源。

3、可采用真空低溫提取，有效減少熱敏性有效成分的喪失。提取罐內配置框式攪拌器，使體積比較大的物料充分與溶劑接觸，加速有效成分的析出。

4、可采用低溫濃縮，最大幅度保證熱敏性成分不被破壞并有效保留。

5、環保性能好，不污染環境，整機密閉嚴謹，無氣無味，水蒸氣不飄散，符合GMP要求。

6、采用三層加熱保溫，可選配提取罐。

7、冷凝速度快，溶媒、揮發油等回收。

8、提供產品質量證明文件（提供壓力容器產品安全性能監督檢驗證書、壓力容器產品質量證明書、產品竣工圖、產品合格證、材質證書、水壓試驗報告、壓力容器制造許可證）。提供GMP相關驗證資料。

9、根據用戶不同需求，可采用執行的設計、制作、檢驗標有設備按國家《壓力容器》（GB/T 150.1～150.4-2011）、《熱交換器》（GB/T 151-2014）、《固定式壓力容器安全技術監查規程》（TSG 21-2016）、《鋼制焊接容器技術條件》標準設計、制造、試壓和驗收，設備符合《藥品生產質量管理規范》（GMP）要求。

10、另本公司設設有型揮發油提取罐供用戶選擇，需要了解請點擊揮發油提取罐進入。

四、設計標準：

1、SFDA?《藥品生產質量管理規范》2010年版

2、《醫藥工業潔凈廠房設計規范》（GB50457-2008）

3、GAMP藥品生產自動化管理規范

4、GB150.1~150.4-2011《鋼制壓力容器》

5、NB/T47003.1-2009《鋼制焊接常壓容器》

五、附則：

啟派智能機械還可為客戶提供前期咨詢與評估、工藝物料平衡計算、設備選型與設計、工程設計、制造與采購、工程安裝調試，為企業者提供無憂建廠的EPC總包服務，歡迎來電咨詢！
