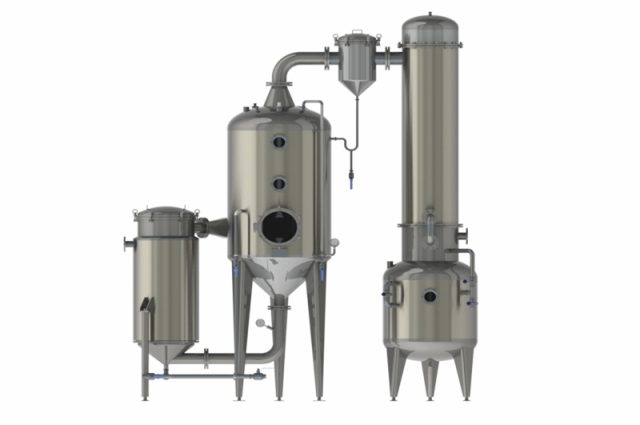

DJA-A型外循環單效真空濃縮器的結構及特點

一、產品描述：

DJA-A型外循環單效真空濃縮器適用于中藥、西藥、葡萄糖、釀造、淀粉、口服液、化工、食品、天然香料、食品添加劑、味精、乳制品等多種產品的低溫濃縮，還可以回收有機溶劑。

二、結構組成：

DJN-A型外循環單效真空濃縮器主要包括有：加熱器、蒸發器、氣液分離器、列管冷凝器、集液罐、內部管道及內部閥門組成。自動排水裝置（用戶定購時可選擇說明）。

三、性能特點：

1、冷凝器設計為豎式列管結構，設備結構緊湊、合理，DJN-A型氣相走殼程，冷卻介質走管程，這樣改變了傳通的冷卻介質走殼程造成長時間運行因水質差而結垢清清困難的現象。殼程設有多層折流板，提高氣相的流通速度和流經通道。
2、受液罐設計為立式結構，上、下橢圓封頭，配置有觀察視鏡，方便觀察腔內水位。集液腔設計冷凝液進行排放，（可根據用戶要求配帶自動排水系統）。
3、整套設備可采用間歇進料或連續進料方式操作，在蒸發室的罐側中部分別設有進料口，連續進料方式更適合自動控制。
4、設備所有接管口和連接不留衛生死角，不積液不染菌，符合GMP要求。物料管口均為快裝式(ISO2852標準)，其他公用系統管口均為法蘭連接(HG20592-2009標準)，密封墊為硅橡膠或聚四氟乙烯材質。
5、可根據用戶需求對設備的自動化需求設計預留各功能管口(包括但不限于：溫度、壓力、液位等),方便用戶進行自控升級。
6、采用真空濃縮原理，對溶劑回收能力大，具有投資小，回收效益高的特點，蒸發速度快，濃縮比可達1.3；料液在全密封狀態下，具有污染低，藥味濃的特點，清洗方便，操作簡單，占地面積小。

四、設計標準：

1、 《藥品生產質量管理規范》GMP。
2、《醫藥工業潔凈廠房設計規范》GB50457。
3、《藥品生產自動化管理規范》GAMP5。
4、《鋼制焊接常壓容器》NB/T47003.1。
5、《壓力容器》GB/T 150。
6、《熱交換器》GB/T 151。
7、《固定式壓力容器安全技術監查規程》TSG 21

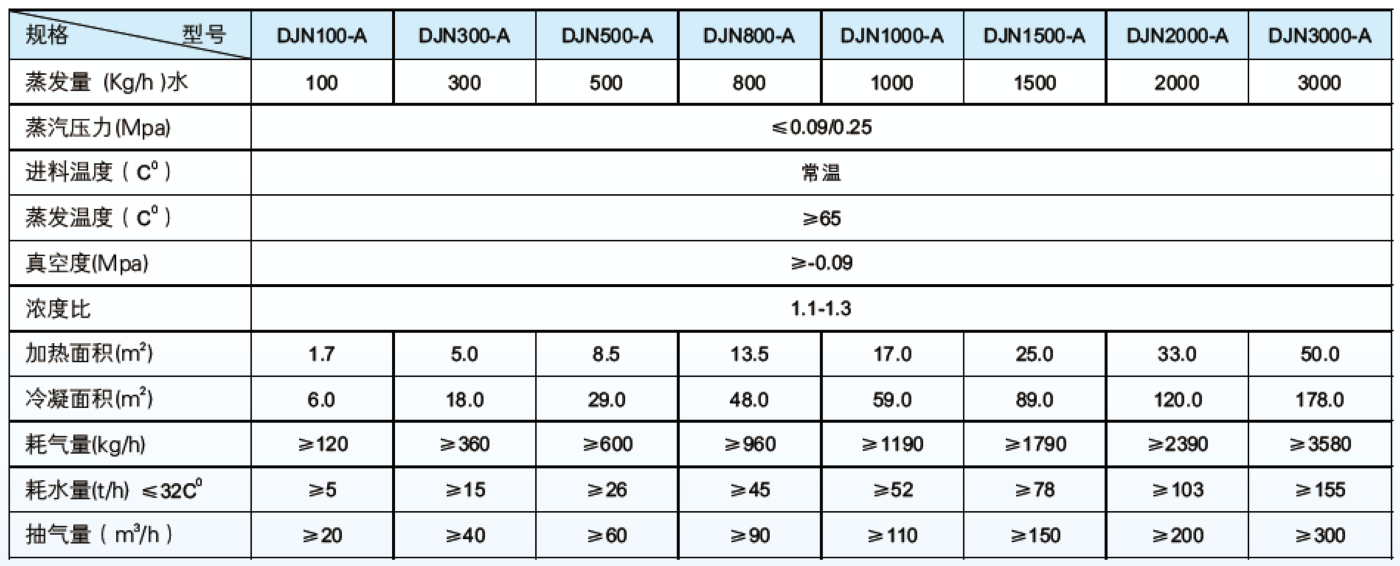

DJN-A型外循環縮單效真空濃器，DJN-B型外循環單效真空濃縮器詳細技術參數請來電咨詢公司，設計選型時需要明確物料的特性、使用工況、組件配套范圍等，本設備支持定制服務，其它單機設備見網站其它類別查詢。

五、附則：

（啟派智能）可為客戶提供前期咨詢與評估、工藝（科研成果轉化）、工藝設計（工藝包）、工程設計（設計院）、產品設計（研發）、設備制造與安裝（生產基地）、調試與培訓（施工隊伍）、系統驗證（4Q驗證）、工廠運營托管等一系列的交鑰匙工程和無憂建廠服務。歡迎來電咨詢！
