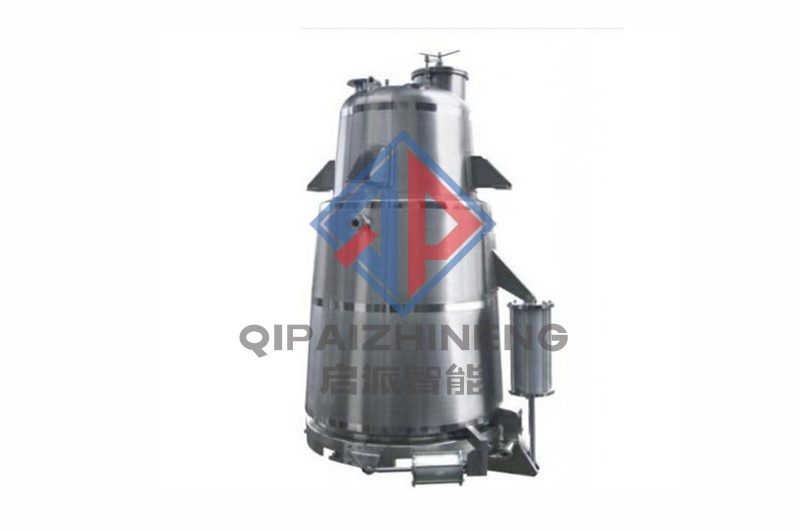

T(TD)-D型倒錐式提取罐結構及性能

一、產品用途：

多功能提取罐中的正錐式提取罐、斜錐式提取罐、倒錐式提取罐、直筒式提取罐和蘑菇式提取罐適用于常壓、微壓、加壓水煮、溫浸、熱回流、強制循環泄漏、芳烴油提取和有機溶劑回收等多種工藝操作，具有效率高、操作方便的優點。

二、結構類型：

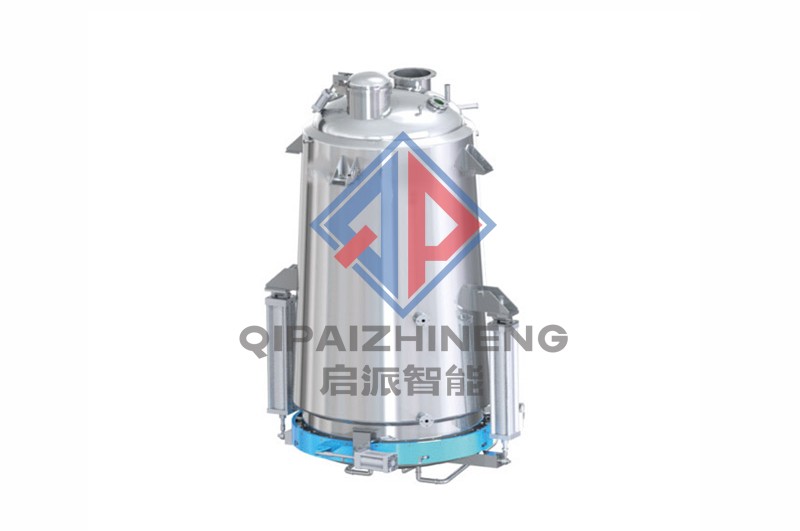

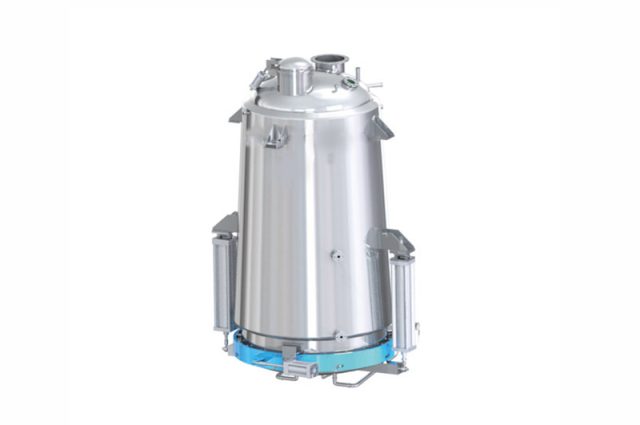

倒錐式提取罐設備結構組成：提取罐體、可拆式除沫器、列管冷凝器、盤管冷卻器、油水分離器、單聯過濾器、提取液輸送泵、冷凝器支架等組成（用戶定購時選擇說明）?？筛鶕?jù)實際需求進行定制化設計，讓用戶選擇，常規結構示意圖如下：

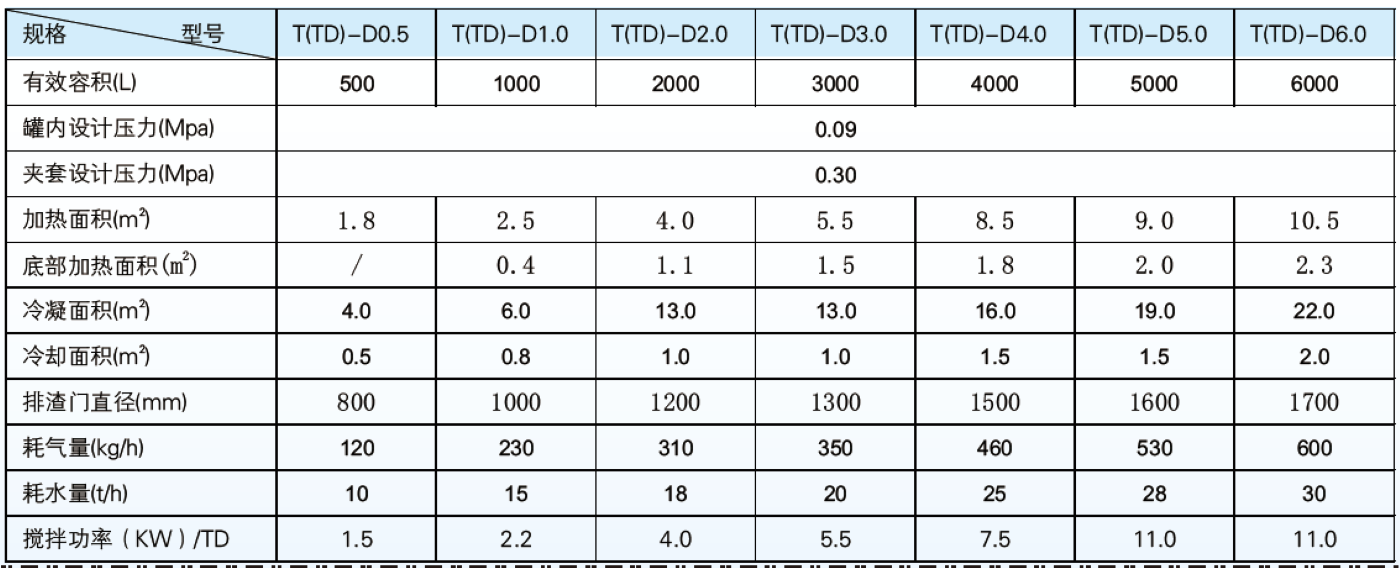

三、性能與說明：

1、結構型式：根據提取工藝不同，多功能提取罐可分為正錐式提取罐、斜錐式提取罐、倒錐式提取罐、直筒式提取罐、蘑菇式提取罐等多種形式的提取罐，可采用多功能提?。ǚ枷阌褪占b置）、靜態單罐提取、動態攪拌提取、強制循環動態提取（循環泵、循環管道）等多種提取方式，4個標準支耳安裝。設備整體全焊接保溫（上封頭不保溫），保溫材料為硅酸鋁棉，保溫用304不銹鋼外包。
2、多功能提取罐投料口設計為手動快開式或氣動快開式，排渣門設計為氣動式，排渣門鎖緊形式提供多種方式讓用戶選擇。
3、正錐式提取罐、斜錐式提取罐、倒錐式提取罐、直筒式提取罐、蘑菇式提取罐、籃式提取罐、小型電加熱提取濃縮機組、等多種形式的提取罐過濾裝置為底部過濾和底部+側過濾多種形式，均采用激光孔過濾網減少堵塞，過濾通暢，表面光滑，易于清理。

四、設計標準：

1、SFDA?《藥品生產質量管理規范》2010年版
2、《醫藥工業潔凈廠房設計規范》（GB50457-2008）
3、GAMP藥品生產自動化管理規范
4、GB150.1~150.4-2011《鋼制壓力容器》
5、NB/T47003.1-2009《鋼制焊接常壓容器》

五、附則：

（啟派智能）可為客戶提供前期咨詢與評估、工藝（科研成果轉化）、工藝設計（工藝包）、工程設計（設計院）、產品設計（研發）、設備制造與安裝（生產基地）、調試與培訓（施工隊伍）、系統驗證（4Q驗證）、工廠運營托管等一系列的交鑰匙工程和無憂建廠服務。歡迎來電咨詢！
