DJA-B型外循環單效真空濃縮器結構及特點

一、產品描述：

DJA-B型外循環單效真空濃縮器適用于中藥、西藥、葡萄糖、釀造、淀粉、口服液、化工、食品、天然香料、食品添加劑、味精、乳制品等產品的低溫濃縮，還可回收有機溶劑。

二、結構組成：

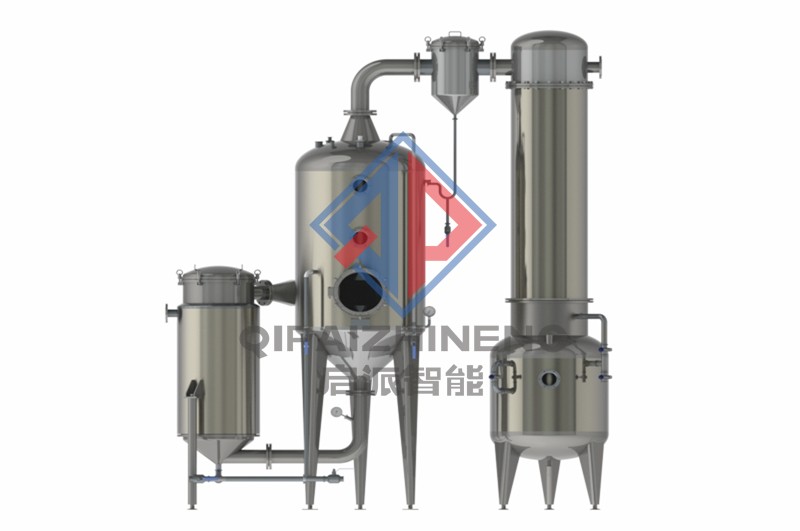

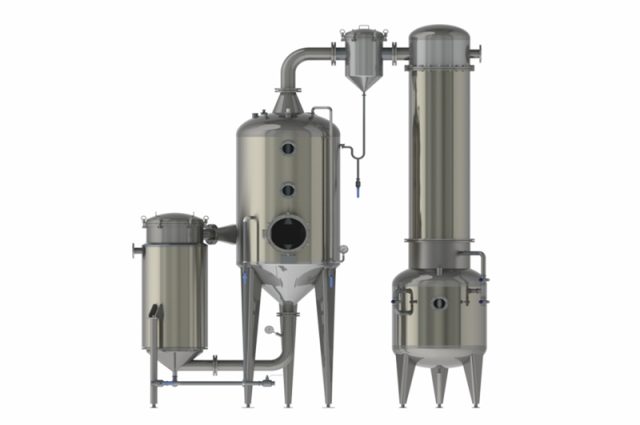

DJN-B型外循環單效真空濃縮器主要包括有：加熱器、蒸發器、氣液分離器、列管冷凝器、集液罐、內部管道及內部閥門組成。自動排水裝置（用戶定購時可選擇說明）。

三、性能特點：

1、冷凝器設計為豎式列管結構，設備結構緊湊、合理，DJN-B型氣相走管程，冷卻介質走殼程，雙管程結構，增加了氣相冷凝級數，從而提高氣相的冷凝效果，對于冷卻水介質狀況良好工況下選取此結構型式。

2、受液罐設計為立式結構，上、下橢圓封頭，配置有觀察視鏡，方便觀察腔內水位。集液腔接的準凝液進行排放，（可根據用戶要求配帶自動排水系統）。

3、整套設備可采用間歇進料或連續進料方式操作，在蒸發室的罐側中部分別設有進料口，連續進料方式更適合自動控制。

4、設備所有接管口和連接不留衛生死角，不積液不染菌，符合GMP要求。物料管口均為快裝式(ISO2852標準)，其他公用系統管口均為法蘭連接(HG20592-2009標準)，密封墊為硅橡膠或聚四氟乙烯材質。

5、可根據用戶需求對設備的自動化需求設計預留各功能管口(包括但不限于：溫度、壓力、液位等),方便用戶進行自控升級。

6、采用真空濃縮原理，對溶劑回收能力大，具有投資小，回收效益高的特點，蒸發速度快，濃縮比可達1.3；料液在全密封狀態下，具有污染低，藥味濃的特點，清洗方便，操作簡單，占地面積小。

四、設計標準：

1、 《藥品生產質量管理規范》GMP。

2、《醫藥工業潔凈廠房設計規范》GB50457。

3、《藥品生產自動化管理規范》GAMP5。

4、《鋼制焊接常壓容器》NB/T47003.1。

5、《壓力容器》GB/T 150。

6、《熱交換器》GB/T 151。

7、《固定式壓力容器安全技術監查規程》TSG 21

五、附則：

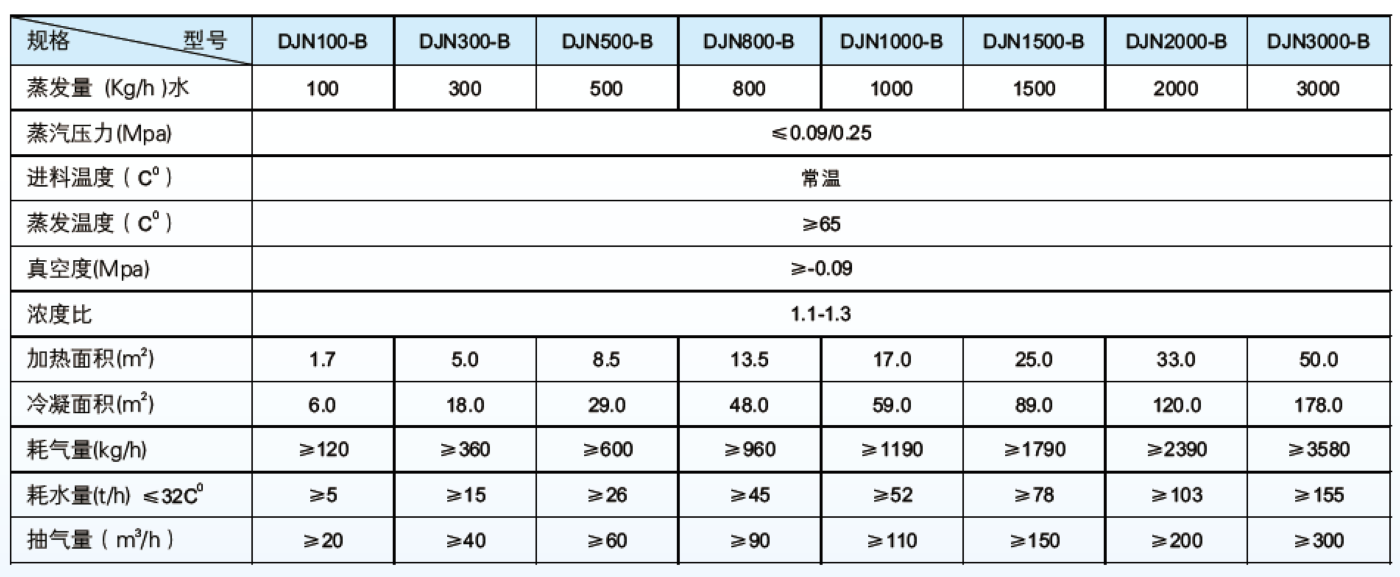

DJN-B型外循環單效真空濃縮器，DJN-C-型外循環單效真空濃縮器詳細技術參數請來電咨詢公司，設計選型時需要明確物料的特性、使用工況、組件配套范圍等，本設備支持定制服務，其它單機設備見網站其它類別查詢。啟派智能機械還可為客戶提供前期咨詢與評估、工藝物料平衡計算、設備選型與設計、工程設計、制造與采購、工程安裝調試，為企業者提供無憂建廠的EPC總包服務，歡迎來電咨詢！
